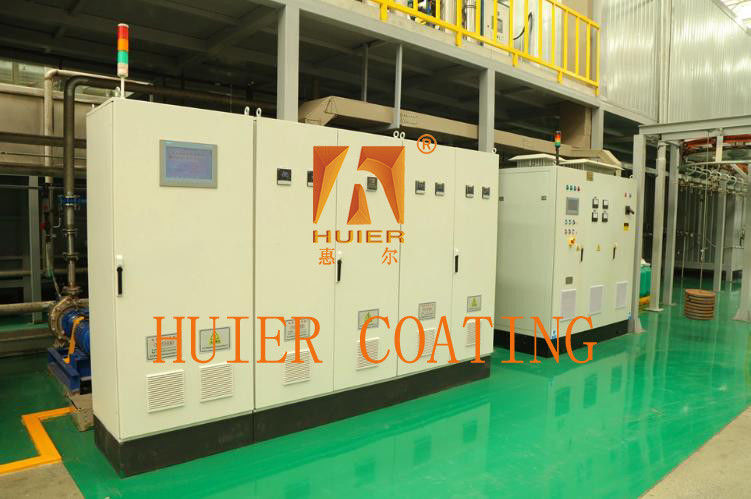

Sistema de control electrónico para la línea de producción de revestimiento

Definición y función del sistema de control eléctrico

El llamado sistema de control eléctrico se refiere a una combinación de varios componentes eléctricos, que utiliza la tecnología de control PLC para lograr el control de uno o algunos objetos del equipo,garantizar así el funcionamiento seguro y fiable del equipo controladoLas funciones principales del sistema de control eléctrico son: control automático, protección, monitorización y medición.botones, etc.), parte lógica (como relés, contactos, etc.) y parte de ejecución (como bobinas electromagnéticas, luces indicadoras, etc.).Una línea de recubrimiento completa debe estar equipada con un sistema de control eléctrico científico y razonable para garantizar el funcionamiento normal de la línea de producción de recubrimiento..

Clasificación del sistema electrónico de control de recubrimiento

El equipo de proceso de recubrimiento es numeroso, con estructuras complejas, requisitos de proceso exigentes y requisitos de control eléctrico precisos.De acuerdo con la configuración de los equipos y sistemas del proceso de recubrimiento, el sistema de control eléctrico se puede dividir en sistema de control eléctrico de equipos de pretratamiento, electroforesis, sistema de control eléctrico de equipos de catenaria,equipo rectificador sistema de control eléctrico, sistema de control eléctrico del equipo de agua pura, sistema de control eléctrico del equipo de aire acondicionado, túnel de secado, sistema de control eléctrico del equipo RTO,equipo de transporte mecánico sistema de control eléctrico, sistema de control eléctrico de equipos de transporte y mezcla de pintura, sistema de control eléctrico de equipos de robots, sistema de control eléctrico de equipos de control central, etc.

Pintura de la estructura del sistema de control electrónico

El sistema de control eléctrico de recubrimiento, denominado sistema de control eléctrico de recubrimiento, está generalmente compuesto por una capa de monitorización, una capa de control y una capa de equipo.La capa de monitoreo se encuentra en la capa superior de redEn el taller se dispone de una sala de control central, y en la sala se dispone de ordenadores, servidores e impresoras para formar un sistema de control de las emisiones.Todos los ordenadores de monitorización y el PLC del sistema de control eléctrico están conectados entre sí a través del Ethernet industrial de nivel de taller (Ethernet)., el protocolo de comunicación es TCP/IP).El estado de funcionamiento de cada dispositivo controlado en el taller se supervisa a través de Ethernet (se refiere a un sistema que puede transmitir datos al sistema de monitoreo de computadoras a través de Ethernet)La capa de control es el núcleo de todo el sistema de control eléctrico y desempeña un papel de "conexión" en todo el sistema.recibe información de datos (señales de entrada digitales o analógicas) enviadas desde el campo a través del bus de campo, y después del cálculo y procesamiento de la CPU, emite instrucciones correspondientes (señales de salida) para realizar el control del equipo de campo.el PLC de cada sistema de control principal está equipado con una interfaz de red EthernetLa capa de equipos es el eslabón clave de todo el sistema de control, que incluye principalmente estaciones de operación de campo.Unidades de detección de equipos de campo (interruptores de proximidad), interruptores fotoeléctricos, etc.), otros dispositivos de entrada de campo (como botones de control, etc.) y dispositivos de visualización (como luces indicadoras, etc.).Está conectado al PLC en la capa de control a través del bus de campo, envía señales de entrada al PLC y acepta instrucciones de control del PLC.

Etapas de diseño, principios y contenidos del sistema de control electrónico de pintura

El diseño del proceso del sistema de control eléctrico tiene por objeto satisfacer los requisitos de fabricación y uso de los equipos de control eléctrico.Después de completar el diseño del esquema eléctrico y la selección de los componentes eléctricos, se puede realizar la configuración general del equipo de control eléctrico, es decir, el diseño del diagrama general de montaje y el diagrama general de cableado,y luego el diagrama de montaje eléctrico y el diagrama de cableado de cada parte se puede diseñar, y el catálogo de componentes, el número de línea de entrada y salida y la lista de materiales principales de cada pieza y otra información técnica pueden ser enumerados, y finalmente el manual de instrucciones puede ser escrito. 1.Los principios de diseño del sistema de control eléctrico de revestimiento son los siguientes:En el caso de los circuitos de control eléctrico: 1) maximizar los requisitos de producción y proceso de recubrimiento; 2) basándose en la premisa de satisfacer los requisitos de producción;Esforzarse por hacer el circuito de control simple y económicoEl diseño del sistema de control eléctrico de revestimiento se basa en los siguientes contenidos:(1) para formular el libro de tareas de diseño eléctrico2) determinar el plan de tracción eléctrica y el método de control; 3) seleccionar la capacidad y la estructura del motor;4) diseñar el esquema de control eléctrico y calcular los principales parámetros técnicosEn el caso de los componentes eléctricos, el equipo de diseño debe tener un equipo de diseño y un equipo de diseño.el diagrama esquemático eléctrico es el enlace central de todo el diseño, porque el diagrama esquemático eléctrico es la base para el diseño del proceso y la formulación de otros datos técnicos.
