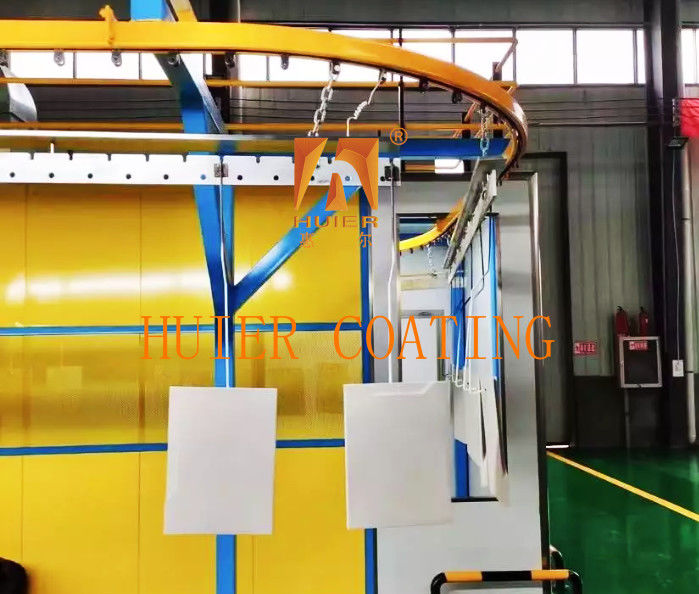

Maximice la eficiencia del sistema de transportador colgante con circulación de polvo totalmente cerrada

Descripción del equipo:

Línea de rociado automática recíproca
Características tecnológicas: pistola de pulverización recíproca + sistema de elevación automático. Control preciso de la trayectoria. Circulación de polvo completamente cerrada.
Escenarios aplicables: fumigación eficiente de piezas de trabajo normales (como placas metálicas/archivo/casilla)
Comparación de las ventajas técnicas (en comparación con las líneas manuales tradicionales)
+ La precisión de repetición de la trayectoria de pulverización aumentó en un 300%
+ Deshechos de polvo reducidos en un 45%
+ Soporta la llamada automática de 10 recetas de proceso preestablecidas

Principales estructuras y componentes:

Estructura del núcleo y descripción de los componentes
(Diseño modular. Compatible con las normas de proceso ISO 9001-2025)

I. Estructura del marco principal
Parámetros técnicos del componente/descripción funcional
Cuadro recíproco de pórtico de acero, rigidez de torsión ≥ 5 × 104 N·m/rad
Esquena de guía de precisión Activación del motor lineal, precisión de posicionamiento repetida ±0,3 mm
Deslizamiento de doble estación Diseño alternado de pulverización, ritmo teórico 15 segundos/pieza

II. Sistema de ejecución de pulverización
Un grupo inteligente de pistolas de rociado.
El brazo del robot de enlace de 6 ejes (carga máxima en el eje X 8 m, en el eje Z 2,5 m)
Generador electrostático de alto voltaje (salida de voltaje constante de 80 kV, tiempo de respuesta < 0,1 s)
Boquilla giratoria adaptativa (ángulo de atomización 30°-90° de ajuste automático)
Sistema de suministro de pólvora.
▶ Suministro de polvo de cama fluidizado con doble depósito (tiempo de cambio de color ≤8 minutos)
▶ Dispositivo de recuperación de ciclones (tasa de recuperación de polvo ≥ 92%)
▶ Filtro de reflujo de pulso (precisión de filtración 0,3 μm)

III. Sistema de control de automatización
Unidad de control principal del PLC: admite la importación de trayectoria CAD (compatible con el formato DXF/STEP)
Posicionamiento visual en 3D: escaneo láser del contorno de la pieza de trabajo, precisión ± 0,5 mm
Módulo de optimización del consumo de energía: ajuste dinámico de la carrera de la pistola de pulverización, tasa de ahorro de energía ≥18%

IV. Indicadores clave de rendimiento

Características:

1.Alto rendimiento de los costes: basándonos en el posicionamiento del producto y la estrategia de desarrollo del cliente, y con la asequibilidad económica como base, conseguimos el mejor rendimiento de los costes.
2El concepto de diseño avanzado y meticuloso del equipo, junto con el equipo industrial altamente automatizado, muestra la imagen de una empresa moderna y avanzada.
3Tiene una gran adaptabilidad, satisfaciendo las necesidades actuales de producción y reservando espacio para el desarrollo, teniendo en cuenta las necesidades de un aumento de la producción y una mejora de la calidad en el futuro.
4.El cumplimiento de la calidad se adhiere estrictamente al sistema de gestión de calidad ISO900, con cada detalle de la instalación de todo el equipo estrictamente controlado.
