Sistema de circulación y agitación por electroforesis para líneas de producción de pintura

Detalles del producto

Condiciones de pago y envío

Consiga el mejor precio

Detalles del producto

Descripción del producto

Resaltar:
                                                sistema de circulación por electroforesis para pintura, sistema de agitación para recubrimiento electroforético, equipo de electroforesis de la línea de producción de pintura

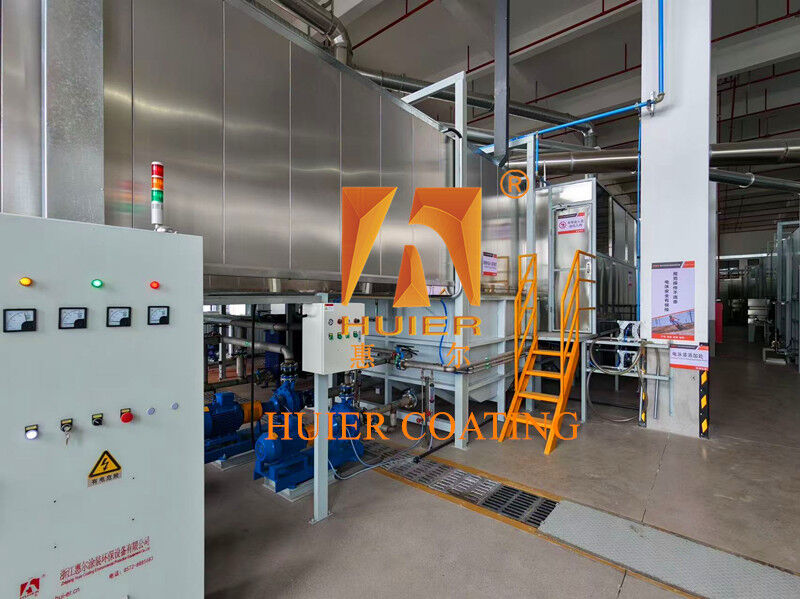

Sistema de circulación y agitación por electroforesis para líneas de producción de pintura

Este sistema proporciona una circulación integral, agitación y dispersión uniforme del líquido del baño durante los procesos de recubrimiento por electroforesis anódica/catódica para piezas de trabajo metálicas.Utiliza agitación continua en chorro para evitar la sedimentación de sólidos de pintura, garantizando una deposición de película eficiente y una calidad superior del revestimiento.

Principio de trabajo

Parámetros del sistema, incluidos los caudales de la bomba de circulación principal/auxiliar, las velocidades del fondo del tanque y del caudal lateral,La presión de inyección de las boquillas de venturi se controla con precisión mediante PLC o automatización por ordenador industrial.

Flujo del proceso

Electrophoresis bath fluid intake → Pressurization by main circulation pump → Multi-stage bag/precision filtration → Temperature control via plate heat exchanger → Jet agitation via Venturi nozzles at tank bottom/sides → Tank surface overflow → Ultrafiltration recovery from overflow tank → Recirculation

Componentes y estructura del sistema

Sistema de pulverización y agitación de circulación

Las boquillas:Las boquillas de mezcla Venturi de acero inoxidable (proporción de amplificación 1: 4) evitan la sedimentación en el fondo del tanque y fluidifican la superficie en los lados del tanque
El conducto de circulación:Líneas principales y redes de sucursal de UPVC/acero inoxidable resistentes a la corrosión con sensores de presión de alta precisión y válvulas de control de caudal
Bomba de alta presión:Bomba centrífuga horizontal resistente a la corrosión y de gran peso con doble sellado mecánico, que proporciona una presión de agitación de circulación estable (0,2-0,6 MPa)

Sistema de transporte

En el caso de las máquinas de transporte:Transportador aéreo especializado o cadena eléctrica y libre con velocidad ajustable (0,5-5 m/min)
Mecanismo de protección contra el balanceo:Dispositivos opcionales de protección contra el deslizamiento en la entrada y salida del tanque y mecanismos de guía sumergidos para evitar colisiones y acumulación de pintura

Estructura del tanque

El tanque de procesamiento principal:Concha de acero de paredes gruesas con revestimiento anticorrosión de alta calidad (epoxi o FRP), diseño en zonas para la electroforesis, el desbordamiento y la circulación de anolitos
El depósito de agua:Tanque auxiliar aislado de paredes dobles con sensores de nivel de alta precisión y recarga automática de pintura/agua pura

Sistema de filtración y circulación

Filtración en varias etapas:Filtros de bolsas magnéticas dobles intercambiables (gruesos) combinados con ultrafiltración o filtración fina de tipo cartucho (precisión ≤ 25 μm)
Pompas de circulación:Sistema de conmutación de doble bomba (uno activo, otro en espera) para una operación continua las 24 horas del día, los 7 días de la semana y los 7 días de la semana

Control de la calefacción y la temperatura

Calentamiento y refrigeración:Intercambiador de calor de placa de acero inoxidable de alta eficiencia con sistema de refrigeración y agua caliente integrado
Control de la temperatura:Sensor de alta precisión PT100 + controlador inteligente con una precisión PID de ± 0,5 a ± 1 °C, manteniendo la temperatura óptima del proceso (28 ± 1 °C)

Sistema de control inteligente

El control principal:PLC (S7-1200) + HMI de pantalla táctil con control de velocidad de transmisión de frecuencia variable y conmutación automática de la bomba
Los sensores:Medidores de conductividad, medidores de pH, monitores en línea para el contenido de disolventes/sólidos y sensores de nivel para el monitoreo en tiempo real del baño
Gestión de datos:Apoya recetas de parámetros de baño, alarmas de emergencia e informes de operaciones de producción

Sistemas auxiliares

Sistema de escape:Capó de escape de aspiración lateral y ventilador centrífugo para eliminar eficazmente el vapor del disolvente
Características de seguridad:Parada de emergencia a prueba de explosión, plataforma de mantenimiento aislada y gabinete de control eléctrico a prueba de agua

Características clave del sistema

Alta relación coste-rendimiento:El diseño optimizado de las boquillas y las unidades de bombeo energéticamente eficientes ofrecen un valor excepcional a través del diseño de simulación de fluidos
Equipo avanzado:La tecnología de mezcla/inyección Venturi y el control industrial automatizado aseguran un flujo uniforme del fluido del tanque sin zonas muertas
Alta adaptabilidad:Unidades de bomba flexibles y caudales ajustables con escalabilidad incorporada para una futura expansión de la producción
Conformidad de calidad:Estricto cumplimiento de las normas ISO9001 con un control riguroso de los detalles de instalación de las películas de pintura libres de partículas y agujeros de alfiler

Áreas de aplicación

Ideal para industrias que requieren un tratamiento de superficie de primeras electroforéticas de alta calidad, incluidos los cuerpos y piezas de automóviles, el hardware de electrodomésticos, los marcos de motocicletas / vehículos eléctricos,y maquinaria de construcción.
